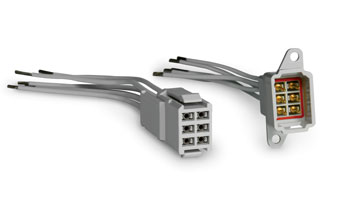

Hypertronics連接器 REP系列
發布時間:2021-04-15 17:10:49 瀏覽:1546
Hypertronics連接器REP系列的設計方案滿足了鐵路運輸行業領域對電氣設備、機械設備和環境性能的最嚴格要求。HypertronicsREP連接器可為各種鐵路應用領域中的任何嵌入式機器設備提供快速、安全的連接,如傳感器、制動系統、信號、警報、門、照明燈具、空調、座椅、乘客信息和駕駛室。
HypertronicsREP連接器系列有2路、6路和12路配置,有兩個主要版本:一個用作電纜線束應用領域的壓接端子觸點,另一個用作PCB安裝應用的直通或彎曲端子觸點。
此外,HypertronicsREP連接器系列還得益于具備大橫截面積的電纜:依據NFF63-808和en50-306標準,橫截面積為0.5mm的電纜只能應用一個觸點到2.5毫米(24-12awg)。由于不需要特殊工具,縮短了供應鏈,節省了維護和電纜布線成本費用。
這款連接器采用了久經考驗的Hypertac?雙曲面觸頭技術,即使在程度嚴重的沖擊震動下也能確保絕佳的可靠性,且能夠實現高達500次插拔,額定電流高達18 A。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
配置
觸頭位置 | 多達27個 |
觸頭終端 | 壓接、直通、彎曲(90℃) |
標稱電流 | 13A |
標稱針腳直徑 | 1.5(尺寸16) |
資質鑒定 | UL94V0; EN 61-373; EN 50-124; NFF 61-030; NFF 61-101; |
機械和環境規范
插拔次數 | 500次插拔 |
觸頭保持力 | 大于70 N |
溫度范圍 | REP 1--及2--是55℃+110℃,REP 4是250℃ |
環保級別 | IP66, IP67 |
材質與終飾
絕緣子 | 熱塑性塑料 |
觸頭 | 銅合金 |
觸頭鍍層 | 鎳上鍍金 |
鎖環和密封件 | 矽酮 |
電氣
觸頭直徑 | ?1.50 mm |
電流電阻 | 大于或等于2.50毫歐姆 |
額定電流 | 18A |
額定電壓 | 230V |
