ADI晶圓AD7924

發布時間：2022-04-28 17:04:06     瀏覽：1185

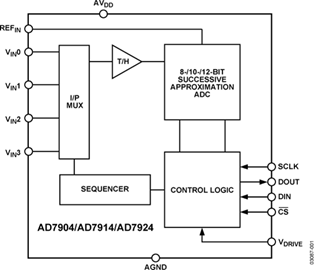

ADI晶片AD7924/AD7914/AD7904分別為12位、10位和8位高速、功耗低、4通道逐次靠近ADC。它們由2.7V到5.25V的單一化電源供電系統，最大運輸量為1MSPs。這些設備具備內置低噪音寬帶采樣/保持放大器，可解決8MHz以上的輸入頻率。ADI晶片AD7924的切換過程和數據采集過程由CS和串行時鐘信號控制，這為設備與微處理器或DSP之間的輕松接口創建了條件。在CS的下降沿對輸入信號進行采樣，同時在此逐漸切換。AD7924沒有流水線延遲。

ADI晶片AD7924/AD7914/AD7904選用先進的設計工藝，以最高的運輸量實現超低的功耗。在最高運輸量下，使用3V電源時，AD7924/AD7914/AD7904的最大功耗為2mA；當使用5V電源時，最大功耗為2.7mA。

通過配備控制存儲器，ADI晶片AD7924的模擬輸入范圍可以是0V到REFIN或0V到2×REFIN之間的選擇，可以選用直接二進制類型或二進制補碼輸出編碼。AD7924/AD7914/AD7904有四個帶通道定序器的單端模擬輸入，通道切換順序可通過預編程選擇。

ADI晶片AD7924/AD7914/AD7904的切換時間取決于SCLK頻率，該頻率也作為切換控制的主時鐘。


優勢和特性

高吞吐速率：1MSPS

額定電壓（VDD）：

2.7V至5.25V

功耗低：

6mW（最大值，1MSPS，電源電壓3V）

13.5mW（最大值，1MSPS，電源電壓5V）

ADI公司擁有全球最佳的模擬芯片技術，同時擁有品類豐富的芯片設計專利，其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司，優勢渠道提供ADI晶圓產品Waffle,專業此道，歡迎合作。

詳情了解ADI Wafer Products請點擊：/brand/68.html

推薦資訊

  • CS-034-040.0M晶體諧振器Connor-Winfield
    CS-034-040.0M晶體諧振器Connor-Winfield 2024-05-06 09:17:05

    Connor-Winfield CS-034-040.0M晶體諧振器是一款40MHz石英晶體，尺寸為3.2x2.5mm，用于合成器應用。頻率穩定性為+/-50 ppm，在-40 ~ 85℃溫度范圍內工作。封裝為表面貼裝，符合RoHS標準。

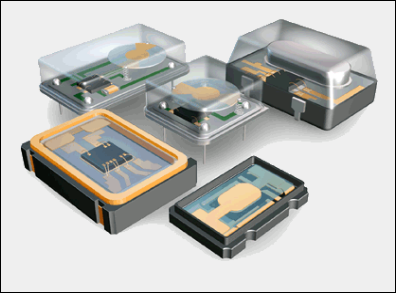

  • MEMS與晶體振蕩器的區別
