Glenair 高速超小型矩形連接器

發布時間：2022-08-29 17:07:22     瀏覽：1926

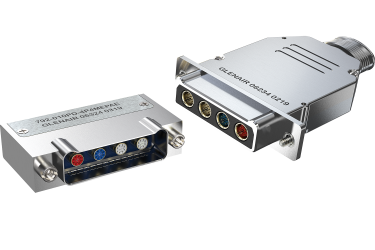

Glenair高速超小型矩形連接器是一種堅固耐用、多功能、多端口、多千兆位的微型連接器。采用屏蔽觸點技術的792系列是理想的解決方案。Glenair高速超小型矩形連接器792系列為流行的Micro-Crimp系列航空級微型矩形連接器帶來了高速性能。Glenair 792系列連接器在一個外殼中提供1至9個高速數據端口，與MIL-DTL-38999或ARINC 600連接器相比，尺寸和重量都有所降低。行業標準AS39029觸點與AS6070航空屏蔽數據電纜兼容。Quadrax版本適用于100BASE-T或ARINC 664以太網。El ochito八軸接觸版專門針對1000BASET、10G以太網、USB 3.0、HDMI等協議設計。

Glenair電纜連接器具有氟硅橡膠密封和墊圈。觸點被夾在連接器主體中并且是可拆卸的。布局有8號高速接點和23號電源和信號接點。面板安裝選項包括浮動安裝、O形環、EMI彈簧和導向銷。Glenair高速超小型矩形連接器外殼由精密加工鋁制成，提供三種導電表面:化學鍍鎳(標準)、鎳-聚四氟乙烯或黑鋅-鎳。板連接器有直尾或90°尾，用環氧樹脂密封。

Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。

詳情了解Glenair請點擊：/brand/77.html




792-001S   插頭連接器，卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

792-002P   插座連接器，卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

792-003S   面板安裝插頭連接器 卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

792-004P   面板插座連接器 卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

792-013S   浮動安裝插頭連接器 卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

792-014P   浮動安裝插座連接器 卡入式，后釋放觸點

792 系列高速矩形，用于 Quadrax 或 El Ochito 八軸觸點

尺寸 23 壓接端子

792 系列高速矩形

引腳接觸

插座觸點

8   號差分雙軸觸點

792 系列高速矩形

引腳接觸

插座觸點

尺寸 8 Quadrax 觸點

792 系列高速矩形

引腳接觸

插座觸點

8   號 El Ochito ?八軸觸點

792 系列高速矩形

引腳接觸

插座觸點

El Ochito ?白色 - 1000BASE-T、10GBASE-T

El Ochito ?藍色 - 超高速 USB

Ochito ?網絡 - HDMI、DisplayPort、SATA

密封靴

成分

技術數據

裝配工具

用于 El Ochito ?觸點的 Cat 6A 電纜

792 系列高速矩形

26 和 24 AWG S/FTP Cat   6A 電纜
  Glenair 部件號 963-033-26 / -24

26 AWG S/UTP Cat 6A 電纜
  Glenair 部件號 963-003-26

用于 El Ochito ?觸點的超高速 USB 電纜

航空航天和商業級超高速 USB 電纜

Glenair 部件號 963-110

Glenair 部件號 963-118

24   / 26 AWG 6A 類以太網電纜   963-037 / 963-122

792 系列高速矩形，專為機載以太網應用而設計

HDMI   和顯示端口電纜 963-127 和 963-120

792 系列高速矩形 HDMI 電纜護套

792-005S   El Ochito ? PCB 插頭連接器

792 系列高速矩形、直 PC 尾 Ochito 八軸觸點

792-006P   El Ochito ? PCB 插座連接器

792 系列高速矩形、直 PC 尾 Ochito 八軸觸點

792-007S   El Ochito ? PCB 插頭連接器，面板安裝

792 系列高速矩形、直 PC 尾 Ochito 八軸觸點

792-008P   El Ochito ? PCB 插座連接器，面板安裝

792 系列高速矩形、直 PC 尾 Ochito 八軸觸點

792-009S   El Ochito ?直角 PCB 插頭連接器

792 系列高速矩形、90° PC 尾 Ochito 八軸觸點

792-010P   El Ochito ?直角 PCB 插座連接器

792 系列高速矩形、90° PC 尾 Ochito 八軸觸點

792-011S   El Ochito ?直角 PCB 插座，面板安裝

792 系列高速矩形、90° PC 尾 Ochito 八軸觸點

792-012P   El Ochito ?直角 PCB 插座，面板安裝

792 系列高速矩形、90° PC 尾 Ochito 八軸觸點

792-018S   Quadrax PCB 插頭連接器

792 系列高速矩形、環氧樹脂密封直型 PC 尾部 Quadrax 觸點

792-019P   Quadrax PCB 插座連接器

792 系列高速矩形、環氧樹脂密封直型 PC 尾部 Quadrax 觸點

792-020S   Quadrax PCB 插頭連接器，面板安裝

792 系列高速矩形、環氧樹脂密封直型 PC 尾部 Quadrax 觸點，O 形圈法蘭

792-021P   Quadrax PCB 插座連接器，面板安裝

792 系列高速矩形、環氧樹脂密封直型 PC 尾部 Quadrax 觸點，O 形圈法蘭

792-022S   Quadrax 直角 PCB 插頭連接器

792 系列高速矩形、環氧樹脂密封 90°   PC 尾部 Quadrax 觸點

792-023P   Quadrax 直角 PCB 插座連接器

792 系列高速矩形、環氧樹脂密封 90°   PC 尾部 Quadrax 觸點

792-024S   Quadrax 直角 PCB 插頭，面板安裝

792 系列高速矩形、環氧樹脂密封 90°   PC 尾部 Quadrax 觸點

792-025P   Quadrax 直角 PCB 插座，面板安裝

792 系列高速矩形、環氧樹脂密封 90°   PC 尾部 Quadrax 觸點

用于 792-001 和 792-002 連接器的 799-164 EMI Banding Backshell

用于 792 系列連接器的 792 系列高速矩形、EMI 后殼

兩片

電磁干擾保護

799-160   和 799-161 防靜電防塵帽

792 系列高速矩形

永久防靜電

不脫落

ESD保護

799-162   和 799-163 金屬保護罩

792 系列高速矩形

機加工鋁

IP68 防護等級

導電墊片
