ADI的ADAQ4003是款μModule ?精密數據采集(DAQ)信號鏈解決方案，能夠將器件選擇、優化和規劃的信號鏈設計考驗從技術人員轉移至器件上，從而降低精密測量系統的研發時間。

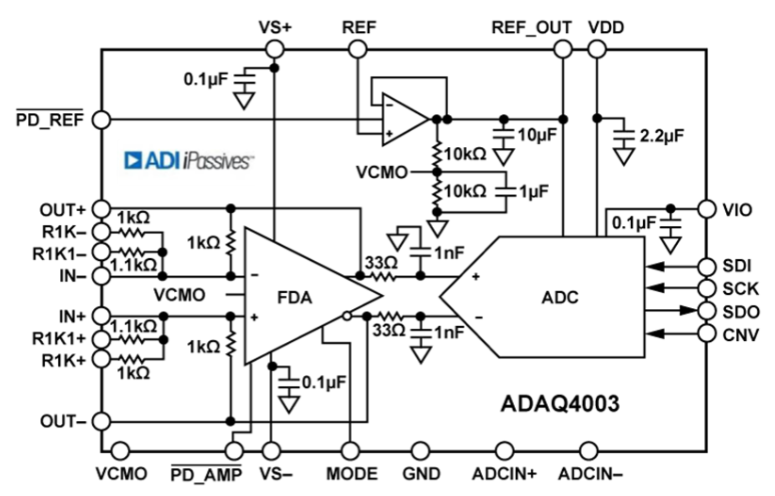

ADAQ4003選用系統級封裝(SIP)技術工藝，將數個通用型信號處理和控制模塊組合到單獨器件中，從而降低了終端系統組件數量。ADAQ4003包括高分辨率18位、2MSPS逐漸接近存儲器(SAR)、模數轉換器(ADC)、低噪聲、全差分ADC驅動放大器(FDA)穩定的參考緩沖器。

ADAQ4003選用ADI的iPassives?技術工藝，還集成化具備優質適配和漂移特征的關鍵無源器件，可最大限度地降低與溫度有關的誤差源并且提供優化的性能指標。將ADAQ4003信號鏈解決方案封裝在中小型7mm×7mm、0.80mm間距、49球CSP_BGA中，能夠實現緊湊的外觀設計，而不需要舍棄性能指標，并優化了設備終端物料清單管理。這種級別的網絡集成促使ADAQ4003對印刷線路板(PCB)規劃的敏感性大幅度降低，同時仍舊提供滿足各種信號頻率的操作靈活性。

ADAQ4003串行外設端口(SPI)兼容的串行用戶接口應用獨立的VIO開關電源，與1.8V、2.5V、3V或5V邏輯性兼容。ADAQ4003特定操作溫度為?40°C至+125°C。

特征與優勢

優化的設計之旅

具備可選擇輸入范圍的全差分ADC驅動器

5VV REF的輸入范圍：±10V、±5V或±2.5V

包括必須的無源器件

±0.005%i無源匹配電阻陣列

寬輸入共模電壓范圍

高共模抑制比

單端到差分轉換

增加信號鏈密度

中小型、7mm×7mm、0.80mm間距、49球CSP_BGA

與分立解決方案相比較，占用面積降低4倍

具備VCM形成性能的板載參考緩沖器

性能卓越

吞吐量：2MSPS，無通道延遲

確保18位無漏碼

INL：±3ppm（標稱值），±8ppm（確保值）

SINAD：99dB標稱值(G=0.454)

失調偏差漂移：標稱值0.7ppm/°C(G=0.454)

增益值偏差漂移：±0.5ppm/°C（標稱值）

總功耗低：2MSPS時標稱值為51.6mW

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

具備1.8V、2.5V、3V或5V多功能邏輯性端口電源

應用領域

自動測試設備

系統自動化

過程管理

醫療設備

數字控制電路
