VISHAY ST系列濕式鉭電容器

發布時間：2024-04-01 10:30:17     瀏覽：1760

VISHAY ST系列濕式鉭電容器，無疑是電容技術的一次革命性突破。其創新的陰極系統設計，實現了每單位體積電容的最大化，相較于傳統濕鉭產品，電容值翻倍，ESR更低，紋波電流額定值更高。更值得一提的是，它兼具固體鉭電容器的電容穩定性，且不受電路阻抗的束縛，為您的應用帶來前所未有的性能提升。

ST系列電容器采用全鉭、密封的設計，使其能在嚴苛的環境中穩定工作。無論是國防、航空航天等關鍵領域，還是工業生產和空間受限的場合，ST系列都能展現出其卓越的性能。

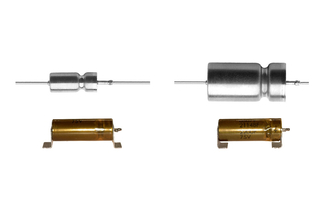

VISHAY ST系列濕式鉭電容器

特性亮點：

高電容值，滿足各種應用需求

10 μF ~ 2200 μF的廣泛電容范圍

25vdc ~ 125vdc的電壓選項

極低的ESR，實現高效能量轉換

高紋波電流，應對復雜電流環境

全鉭外殼，堅固耐用

密封設計，適應惡劣環境

低DCL，保證長期穩定性

軸向通孔端子，標準錫/鉛(Sn / Pb)或100%錫(符合RoHS標準)可選

產品型號：

 STANDARD         RATINGS
CAPACITANCE
    AT 25°C
  AND  120  Hz
      (uF)		CASE
CODE		  MAX.
    ESR
120  Hz
   (2)		MAX.DCL    AT  MAX.IMP
  AT -55°C
AND  120  Hz
      2		  MAX.CAPACITANCE
      CHANGE    AT
55℃    +85°C
  (%)      (%)		+125℃
(%		AC   RIPPLE
   85*℃
  40 kHz
   (mA)
   RMS		PART  NUMBER   (1)
+25℃
(μA)		+85*C/
+125℃
(uA)
25 VDc AT 85°C;15 Vpc AT 125C
 120T1  1.31       5         25        -42     +8+12   1250  ST120-25T1M
 560T2  0.832      10        12        65     +10+15   2100  ST560-25T2MI
 1100L2  0.53      25        7        60     +20+45   3200ST1100-25L2MI
 1200T3  0.655      20        7        -70    +12+18   2600ST1200-25T3MI
 1800T4  0.56      25        7        -72    +12+20   3100ST1800-25T4MI
 2200T4  0.510      80        10        -90    +30+50   3200ST2200-25T4MI
30 VpcAT 85°C;20 Vpc AT 125℃
 100T1  1.31       5         25        38      +8+12   1200ST100-30TMI
 470T2  0.852      10        15        65     +10+18   1800ST470-30T2MI
 680T4  0.75      40        8        58     +10+20   2750ST680-30T4MI
 950L2  0.55      30        7        55     +18+35   3200ST950-30L2MI
 1000T3  0.77      25        7        -70    +10+18   2500ST1000-30T3MI
 1500T4  0.612      35        6        -72    +10+20   3000ST1500-30T4MI
50 Voc AT 85°C;30 Vpc AT 125C
 68T1  1.51       5        35        -25     +8+15   1050ST68-50T1MI
 220T2  0.92      10       17.5       50      +8+15   1800ST220-50T2MI
 4502  0.63      25        7.5       -45    +12+30   2900ST450-50L2MI
 470T30.753      25        10        -45     +8+15   2100ST470-50T3MI
 680T4  0.75      40        8        58     +10+20   2750ST680-50T4MI
60 V AT 85°C;40    AT 125°℃
 47T1  2.01       5         44        25      +8+12   1050ST47-60T1MI
 150T2  1.12      10        20        40      +8+15   1800  ST150-60T2M
 370L2  0.63      25        9         33      +9+20   2900  ST370-60L2MI
 390T3  0.93      25        15        -45     +8+15   2100  ST390-60T3MI
 560T4  0.85      40        10        58      +8+15   2750  ST560-60T4MI
 1000T4  1.012      90        20        -90     +30+50   3200  ST1000-60T4M
75 Vpc AT 85°C;50 Vpc AT 125C
 33T1  2.51       5         66        25      +5+9   1050  ST33-75T1MI
 110T2  1.32      10        24        -35     +6+10   1650  ST110-75T2M
 2502  0.85      30        12        30      +6+15   2500  ST250-75L2MI
 330T3   1.03      30          12          -45     +6+10   2100  ST330-75T3MI
 470T4   0.95      50          12          50      +6+10   2750  ST470-75T4M
100 Voc AT 85°C;65 Voc AT 125℃
 15T1  3.51       5        125        -18     +3+10   1050  ST15-100T1M
 68T2  2.12      10        37        30      +4+12   1650  ST68-100T2MI
 120L2  1.03      25       20.5       30      +4+12   2200ST120-100L2MI
 150T3   1.63      25        22        35       +6+12   2100  ST150-100T3MI
 220T4   1.25      50        15        40       +6+12   2750  ST220-100T4M
125 VDc AT 85°C;85 Vpc AT 125 ℃
 10T1  5.51       5        175       -15     +3+10   1050  ST10-125T1M
 47T2  2.32      10        47        -25     +5+12   1650  ST47-125T2MI
 902  1.35      25        25        22      +4+15   2000  ST90-125L2M
 82T3  1.83      25        40       35      +5+12   1950  ST82-125T3MI
 100T3  1.83      25        35        35      +5+12   2100ST100-125T3MI
 150T4  1.65      50        20        35      +6+12   2750ST150-125T4MI

應用注意事項：

請避免連續反向電壓的情況

確保交流紋波峰值與直流電壓之和不超過電容器的直流額定電壓

表格中提供了85°C和40 kHz條件下的紋波電流額定值，其他溫度和頻率下的校正因子請查閱相關資料

在特定條件下，可接受瞬態反向電壓浪涌：峰值反向電壓不超過1.5 V，峰值電流與反向瞬態持續時間乘積不超過0.05 A，且反向電壓浪涌重復頻率小于10 Hz

VISHAY ST系列濕式鉭電容器，憑借其卓越的性能和廣泛的應用領域，必將成為您項目中的不可或缺之選。無論是性能要求嚴苛的國防項目，還是空間受限的工業應用，它都能以穩定的表現，助您一臂之力。
