HI-15690低功耗CMOS收發器Holt

發布時間：2024-04-17 10:24:21     瀏覽：1431

HI-15690 是一款低功耗的CMOS收發器，專為滿足MIL-STD-1553和MIL-STD-1760規范而設計。它具有以下主要特點和應用：

1. 變送器部分：接收互補的CMOS/TTL Manchester II雙相數據，并將其轉換為適合驅動總線隔離變壓器的差分電壓。同時，提供抑制控制信號功能。

2. 接收器部分：將1553總線雙相數據轉換為適合輸入曼徹斯特解碼器的互補CMOS/TTL數據。接收器具有一個獨立的使能輸入，用于強制輸出進入邏輯“0”狀態。

3.封裝和散熱：HI-15690PCx采用32引腳QFN封裝，封裝底部帶有集成式裸露散熱器，可焊接到PCB接地層以實現最佳散熱效果。

4. 特性：符合MIL-STD-1553A和B、MIL-STD-1760和ARINC 708A標準，+5.0V單電源供電，小尺寸7mm x 7mm塑料QFN封裝帶有集成散熱器，適用于工業和擴展溫度范圍下工作。同時，該收發器可以直接替代Data Device Corporation BU-63155L3(QFN)和BUS-63105/BUS-63106(陶瓷DIP)收發器。

5. 應用領域：主要用于MIL-STD-1553接口應用，飛行控制和監控系統，以及門店管理等領域。

綜上所述，HI-15690是一款功能齊全且適用于各種嚴苛環境下的低功耗CMOS收發器，廣泛應用于軍事、航空航天和其他領域的通信和控制系統中。

產品型號：

Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-15690CDR

24 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

R

N/A

Yes

HI-15690CDT

24 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

T

N/A

Yes

HI-15690PCIF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-40°C to +85°C

I

3

Yes

HI-15690PCMF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-55°C to +125°C

M

3

Yes

HI-15690PCTF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-55°C to +125°C

T

3

Yes

相關推薦：

HI-2579低功耗CMOS雙收發器HOLTIC

HI-1587超低功耗MIL-STD-1553雙收發器

更多HOLTIC相關產品信息可咨詢立維創展。

推薦資訊

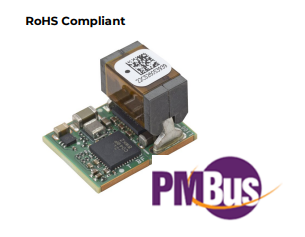

  • MLX040A0XY3非隔離DCDC電源模塊OmniOn power
