QTCT2303S1T-10.000000溫補晶振TCXO Q-Tech
發布時間:2024-05-24 09:13:09 瀏覽:925

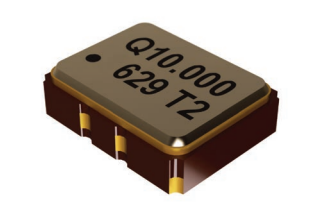

QTCT2303S1T-10.000000是一款由Q-Tech公司生產的表面貼裝溫補晶振(TCXO),型號為QTCT230。該產品具有以下特點:
- 小尺寸設計,適合空間受限的應用。
- 提供Clipped Sine波形輸出,確保穩定的信號。
- 支持2.8V, 3.0V或3.3V電壓供應。
- 工作溫度范圍為-40°C至+85°C,可選更嚴格的溫度穩定性選項。
- 采用金密封陶瓷封裝,提供優異的環境保護和機械強度。
- 符合MIL-PRF-55310 Class 3軍用級篩選測試,確保高可靠性和穩定性。
- 無鉛,符合RoHS標準,環保且符合國際標準。
- 支持VC-TCXO選項,允許用戶通過外部電壓控制頻率。
該產品適用于多種高精度要求的應用,如儀器儀表、導航系統、航空電子設備、通信基站等。
參數信息:
| Patameters | QTCT230 |
| Output frequency range (Fo) | 10.000000MHz—45.000000MHz |
| Logic | Clipped Sine |
| Supply voltage (Vdd) | 2.8,3.0,3.3Vdc±5% |
| Supply current (Idd) | 1.5 mAmax.-             <20MHz 2.0 mAmax.- 20MHz~<32MHz 2.5 mAmax.- 32MHz~≤45MHz |

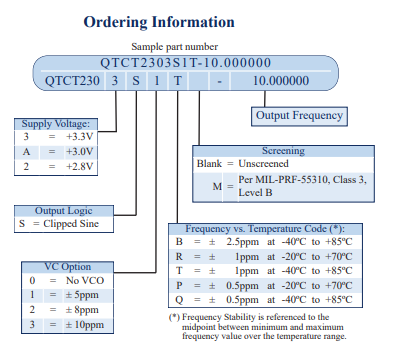

| VCO Option(Tuning Range) | See Part Number on Page 1 |
| Operating temperature (Topr) | See Part Number on Page 1 |
| Storage temperature (Tsto) | 40℃ to+85℃ |
| Start-up time (Tstup) | 2ms max |
| Output voltage (Voh/Vol) | Vop-p=0.8V |
| Output Load | 10k|10pF |
| Control Voltage to reach Pull Range | 0.5V min 2.5V max |
| Control Voltage Impedance | 500k2 min |
| Phase Noise typ.at 19.2MHz 10Hz 100Hz 1kHz 10kHz 100kHz | -91 dBc/Hz -116 dBc/Hz 137 dBc/Hz -149 dBc/Hz -150 dBc/Hz |
| Frequency Tolerance (Ftol)at 25℃ | ±2.0ppm |
| Power Supply Stability±5%(Fpwr) | ±0.2ppm |
| Load Stability±10%(Fload) | ±0.2ppm |
| Aging | ±1.0ppm lst year |

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
推薦資訊


                                Connor Winfield的7113、7123、7133和7443系列表面貼裝晶體時鐘振蕩器,尺寸5 x 3.2mm,工作電壓3.3V,頻率范圍1.8 MHz至160 MHz,支持HCMOS邏輯電平。具備三態啟用/禁用功能,頻率公差±20 ppm至±100 ppm,工作溫度范圍0至70°C(71xx型號)和-20至70°C(744x型號)。禁用狀態下電流消耗僅10uA,符合RoHS標準。

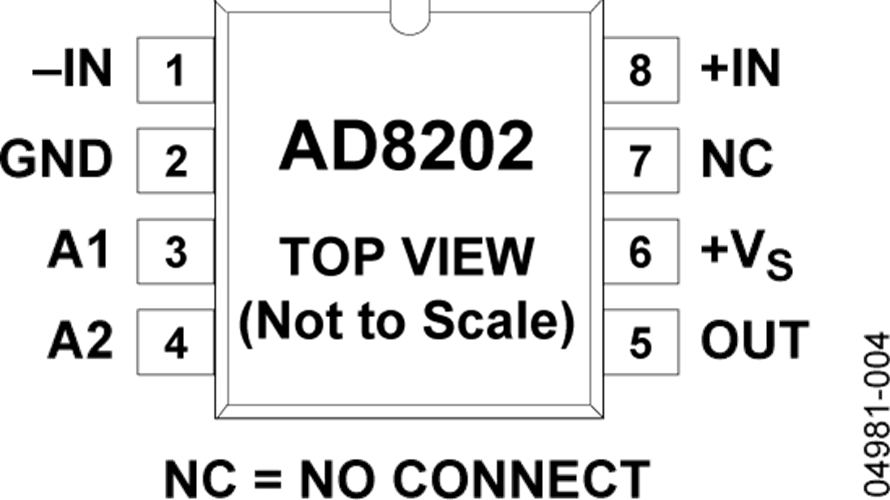

                                ADI晶圓?AD8202主要用于大共模電壓的單電源差動放大器(CMV)放大和低通濾波的差異電流電壓。AD8202選用常見5V輸入電源CMV范圍包括-8V至28V。
