41416雙環形功率電感器Vanguard Electronics
發布時間:2024-06-12 09:39:32 瀏覽:968
Vanguard Electronics的41416型號屬于42000系列雙環形功率電感器,是專為高可靠性和穩健性應用設計的,特別適合嚴格的工業環境。以下是該產品的關鍵特點和規格總結:
電氣規格:
- 工作溫度范圍:-55°C至+130°C
- 儲存溫度范圍:-60°C至+135°C
- 溫升(@100°C):≤30°C
- 直流電感值公差:20%以內
- 絕緣耐壓:200 VRMS
- 電氣特性可根據需求定制

型號:
| M27/356 Dash No. | Vanguard Part Number | Series Inductance (mH)* | Series DC Current max (Amps) | Series DCR (Ohms±25%) | Parallel Inductance (mH) | Parallel DC Current max (Amps) | Parallel DCR (Ohms±25% |
| -1 | 41416 | 20 | 0.06 | 54 | 5 | 0.12 | 13.5 |
| 06 | 42652 | 15 | 0.07 | 40.5 | 3.75 | 0.14 | 10.125 |
| -11 | 42657 | 10 | 0.08 | 27 | 2.5 | 0.16 | 6.75 |
| -16 | 42662 | 7.5 | 0.10 | 20.3 | 1.88 | 0.20 | 5.075 |
| -21 | 42667 | 5.0 | 0.12 | 13.5 | 1.25 | 0.24 | 3.375 |
| -26 | 42672 | 3 | 0.16 | 8.1 | 0.75 | 0.32 | 2.025 |
| -31 | 42677 | 2 | 0.19 | 5.4 | 0.5 | 0.38 | 1.35 |
| -36 | 42682 | 1 | 0.27 | 2.7 | 0.25 | 0.54 | 0.675 |
| 41 | 42687 | 0.750 | 0.31 | 2 | 0.1875 | 0.62 | 0.5 |
| 46 | 42692 | 0.500 | 0.38 | 1.3 | 0.125 | 0.76 | 0.325 |
| 51 | 42697 | 0.250 | 0.53 | 0.66 | 0.0625 | 1.06 | 0.165 |
| -56 | 42702 | 0.100 | 0.78 | 0.30 | 0.025 | 1.56 | 0.075 |
| 61 | 42707 | 0.040 | 1.18 | 0.14 | 0.01 | 2.36 | 0.035 |
特點:
- 緊湊低剖面設計,適合自動化裝配
- 符合MIL-PRF-27軍用規格
- 錫鉛(Tin-Lead)焊接終端
- 具有磁屏蔽功能
- 終端形式可選
- 可按Mil規范或VE零件編號訂購
應用:
- 濾波電感器
- 波紋抑制器
- 共模扼流圈
- 隔離變壓器
- 電源供應器
- DC/DC轉換器
- SEPIC轉換器
物理規格
- 電感范圍:0.01至20 mH
- 直流電阻(DCR):0.035至54 Ohms
- 電流額定值:0.06至2.36 Amps

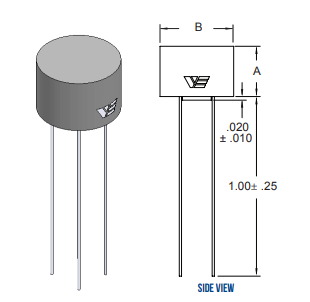

- 尺寸:
- A: 最大7.11mm
- B: 最大10.41mm
- C: ±0.010 (6.6mm)
- D: ±0.010 (4.06mm)
- 端子直徑: ±0.002 (0.31mm)
此產品專為高可靠性和穩健性應用設計,非常適合于各種嚴格的工業環境,如軍事、航空航天、醫療設備和工業自動化等領域。
更多Vanguard Electronics相關產品請訪問立維創展官網。
推薦資訊

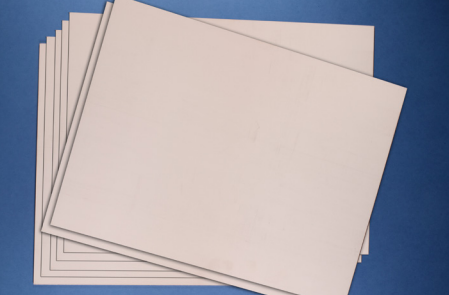

Rogers? RO4003C?層壓板是獨特的玻璃纖維布加強、陶瓷填充的碳氫化合物合材質,兼?zhèn)銹TFE/玻璃纖維布的電氣特性和環氧樹脂膠/玻璃的工藝性能。
