Linear Systems 3N165/3N166單片雙P通道MOSFET

發布時間：2024-08-05 09:13:13     瀏覽：1609

Linear Systems 3N165/3N166單片雙P通道MOSFET

　　Linear Systems 3N165和3N166是單片雙P通道增強型MOSFET，具有以下特點和應用優勢：

　　主要特點

　　高輸入阻抗：這使得它們非常適合需要高阻抗輸入的應用，減少了對前級電路的影響。

　　高柵極擊穿電壓：允許在更高的電壓下工作，增強了器件的可靠性和適用范圍。

　　超低泄漏電流：在關閉狀態下幾乎不消耗電流，這對于低功耗和精密測量應用至關重要。

　　低電容：有助于減少信號延遲和失真，提高信號處理的精確度。

　　應用場景

　　模擬信號處理：由于其高輸入阻抗和低泄漏特性，非常適合用于放大器、濾波器和其他模擬信號處理電路。

　　精密測量?jī)x器：在需要高精度測量和低噪聲的環境中，這些MOSFET可以提供穩定和可靠的性能。

　　高電壓操作：在需要處理高電壓信號的應用中，如電源管理和電壓轉換器，這些器件可以安全可靠地工作。

　　封裝和引腳配置

　　SOIC封裝：適合表面貼裝技術，便于自動化生產。

　　- 引腳配置：NC, G2, G1, D1, Body, D2, NC

　　TO-99封裝：傳統的通孔封裝，適用于需要更高散熱能力的應用。

　　- 引腳配置：Case & Body, G2, G1, S1 & S2, D1, NC, D2, NC

規格參數：

   ELECTRICAL CHARACTERISTICS (TA=25℃ and Ves=0 unless otherwise noted)
SYMBOLCHARACTERISTIC3N165 &
3N166		LS3N165 &
LS3N166		UNITSCONDITIONS
MINMAXMINMAX
IGs5RGate Reverse Leakage Current
10
100 pAVGs=40V
lcssFGate Forward Leakage Current
-10
100 Vgs=-40V

25

TA=+125℃
pssDrain to Source Leakage Current
200
200 Vos=-20V,Vgs=Ves=0V
IsDsSource to Drain Leakage Current
400
400 Vso=-20V,VGp=VDB=0V
D(on)On Drain Current-5 30 -5 -30 mAVos=-15V VGs=-10V Vss=0V
VosohGate Source Threshold Voltage-2 -5 -2 -5 VVos=-15V lo=-10μA  Vsg=0V
VGsmGate Source Threshold Voltage-2 -5 -2 -5 VVos=Vgs  lo=-10μA Vsa=0V
Ds(onDrain Source ON Resistance
300
300 ohmsVgs=-20V lo=-100μA Vsa=0V
gisForwardTransconductance1500 3000 1500 3000 μSVos=-15V lo=-10mA f=1kHz
          Vse=0V
gosOutput Admittance
300
300 μS
CsInput Capacitance
3.0
3.0 pF
Vos=-15V lo=-10mA f=1MHz
(NOTE  3)Vsa=0V
CssReverse Transfer Capacitance
0.7
1.0
CossOutput Capacitance
3.0
3.0
RE(Ys)Common Source Forward
Transconductance		1200


μSVos=-15V lo=-10mA f=100MHz
(NOTE  3)Vsa=0V

　　Linear Systems 3N165和3N166單片雙P通道MOSFET因其高輸入阻抗、高柵極擊穿電壓、超低泄漏電流和低電容特性，在模擬信號處理和精密測量領域中表現出色。無論是SOIC還是TO-99封裝，都提供了靈活的選擇，以適應不同的設計和生產需求。

相關推薦：

JFET雙通道放大器Linear Systems

JFET單通道放大器Linear Systems

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。

推薦資訊

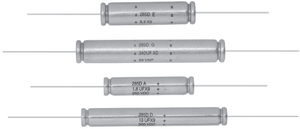

  • Visahy 285D136X0300D2P大容值濕式鉭電容選型
