Linear Systems J174,J175,J176,J177小型DFN封裝P通道JFET開關

發布時間：2024-10-14 09:28:38     瀏覽：1618

　　Linear Systems的J174、J175、J176、J177是一系列小型DFN封裝的P溝道JFET開關，它們以其低導通電阻和低工作電流而受到市場的青睞。這些開關是Fairchild和Siliconix-Vishay零件系列的直接替代品，非常適合需要低電阻和低工作電流的開關應用。它們提供了多種封裝選項，包括DFN 8L RoHS、TO-92 3L RoHS、SOT-23 3L RoHS封裝，以及裸片形式，以滿足不同的電路設計需求。

Linear Systems J174,J175,J176,J177小型DFN封裝P通道JFET開關

　　產品特點：

　　1. 替代SILICONIX J/SST174系列。

　　2. 低導通電阻(rDS(on) ≤ 85Ω)。

　　3. 低柵極開啟電流(ID(off) = 10pA)。

　　絕對最大額定值：

　　存儲溫度：-55°C至+150°C。

　　結溫工作溫度：-55°C至+135°C。

　　最大連續功耗：350mW。

　　最大柵極電流：IG = -50mA。

　　最大電壓：

　　- 柵極到漏極電壓(VGDS)：30V。

　　- 柵極到源極電壓(VGSS)：30V。

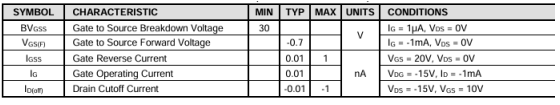

　　電氣特性(@25°C)：　　

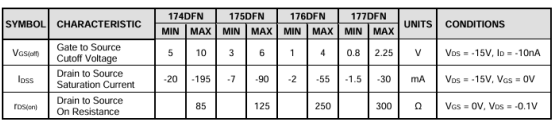

　　特定電氣特性(@25°C)：　


　　開關特性：

　　開啟時間(td(on))：10ns。

　　開啟上升時間：15ns。

　　關閉時間(td(off))：10ns。

　　關閉下降時間：20ns。

　　這些開關特性確保了快速的開關響應，適合高速應用。

　　開關電路參數：

　　提供了不同型號的供電電壓(VDD)、柵極電壓(VGG)、負載電阻(RL)和柵極電阻(RG)的參數，以便于設計合適的驅動電路。

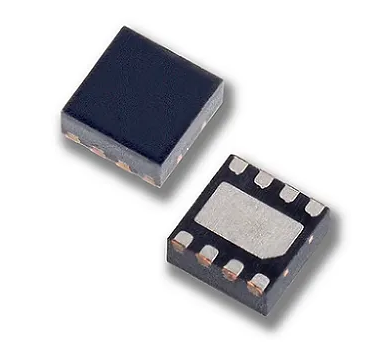

　　封裝信息：

　　8引腳DFN封裝提供了緊湊的尺寸和引腳布局，適合空間受限的應用場合。

相關推薦：

JFET雙通道放大器Linear Systems

JFET單通道放大器Linear Systems

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
