Focus Microwaves MPT-3620多用途諧波調諧器

發布時間：2025-02-11 08:57:15     瀏覽：1007

　　MPT-3620 是 Focus Microwaves的旗艦多用途諧波調諧器，頻率范圍為 2 GHz 至 36 GHz。該調諧器采用三種寬帶探頭，能夠獨立控制三個諧波頻率的反射因子的幅度和相位。

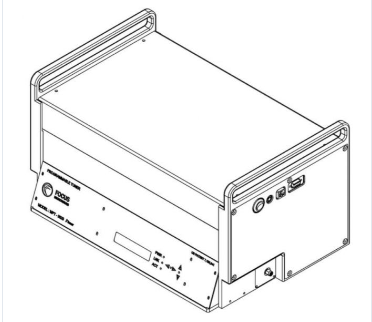

Focus Microwaves MPT-3620多用途諧波調諧器

　　技術規格

　　頻率范圍：2 GHz 至 36 GHz

　　最大功率：21 W

　　最大VSWR：75.9:1

　　連接器類型：2.92 mm

　　產品類型：諧波調諧器

　　應用領域

　　MPT-3620 調諧器廣泛應用于以下領域：

　　高功率/高效率射頻放大器設計：通過控制諧波阻抗，用戶可以生成更穩健的晶體管行為模型，更好地理解設備在各種工作狀態下的表現。

　　混合型(Hybrid)負載牽引測量：適用于混合主動系統，顯著降低驅動高功率設備負載所需的功率。

　　噪聲參數測量：用于測量噪聲參數，幫助改進低噪聲放大器的設計。

　　大信號模型(X參數)提?。河糜谔崛〈笮盘?hào)模型，支持復雜的射頻和微波設備測試。

　　脈沖I-V/RF測試：適用于脈沖測試，幫助評估設備在脈沖條件下的性能。

　　直流、S參數測試及TRL校準：用于基本的直流和S參數測試，以及傳輸線校準。

　　優勢

　　高精度控制：能夠以 >40 dB 的精度控制諧波阻抗，確保精確的負載匹配。

　　多功能性：支持基波和多個諧波頻率的獨立控制，適用于多種復雜的射頻測試場景。

　　高反射能力：支持高達 75.9:1 的 VSWR，適用于高反射應用。

更多Focus Microwaves 相關產品信息可咨詢立維創展。

推薦資訊

  • HHPAV-330功率放大器57-66GHz HXI
    HHPAV-330功率放大器57-66GHz HXI 2024-11-11 10:29:41

    HHPAV-330 是一款專為 57 至 66 GHz 頻率范圍設計的 MMIC 功率放大器，適用于點對點無線電、雷達發射器和 WiGig 開發與測試設備。其特性包括 5.5 dB 噪聲系數、最小 25 dB 增益、+12 dBm 輸出功率、7 dB 輸入回波損耗、13 dB 輸出回波損耗，采用 WR-15 波導接口和 UG-385/U 法蘭，尺寸為 1.31" x 1.34" x 0.97"，表面金鍍層，需 +6 VDC 電壓供電，典型電流 300 mA。

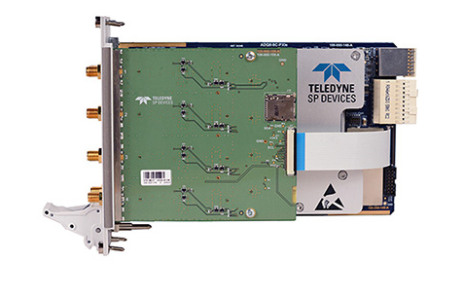

  • Teledyne SP Devices固件
