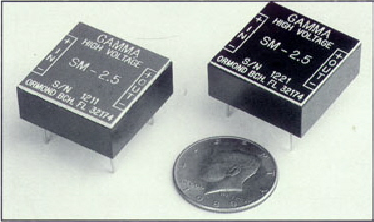

Gamma SM-2.5,SM-5,SM-10,SM-15,SM-25,SM-30高壓直流轉換器
發布時間:2025-03-10 09:27:31 瀏覽:724
GAMMA "SM" 系列提供一系列高壓直流到直流轉換器。它們的小尺寸和PC板安裝能力使它們非常適合低電流、高電壓應用。輸出電壓與輸入電壓成正比,并且從大約10%到最大輸出電壓是線性的。高轉換器頻率允許通過添加外部輸出電容進一步減少低輸出紋波。浮動輸出配置使用戶可以選擇正或負輸出。
型號 | 輸出電壓范圍 (VDC) | 輸出電流 (uA) | 輸入電壓 | 輸入電流 |
SM-2.5 | 0 到 250 | 2000 | 0 到 12 VDC | 85 mA |
SM-5 | 0 到 500 | 1000 | ||
SM-10 | 0 到 1000 | 250 | ||
SM-15 | 0 到 1500 | 200 | ||
SM-25 | 0 到 2500 | 200 | ||
SM-30 | 0 到 3000 | 100 |
電氣特性(Electrical Characteristics):
輸入電壓:0到12伏直流電
輸入電流:85毫安(滿載)
輸出電壓:與輸入電壓成比例(見表)
輸出電流:見表
負載調節:5%(從空載到滿載)
紋波:小于0.5%峰峰值
絕緣強度:大于3500伏直流電輸入/輸出
應用領域(Applications):
噴墨打印機(Ink Jet Printers)
光電探測器(Photo Detectors)
氣相色譜(Gas Chromatography)
陰極射線管聚焦與偏壓(CRT Focus & Bias)
蓋革管(Geiger Tubes)
電離室(Ionization Chambers)
光電倍增管(Photomultiplier Tubes)
物理特性(Physical Characteristics):
尺寸:1.25英寸 x 1.25英寸 x 0.63英寸(高)
體積:0.98立方英寸
重量:大約1.5盎司
封裝:固體封裝
接線端子:4個引腳(直徑0.043英寸孔)
環境特性(Environmental Characteristics):
溫度范圍:-20°C到+70°C
