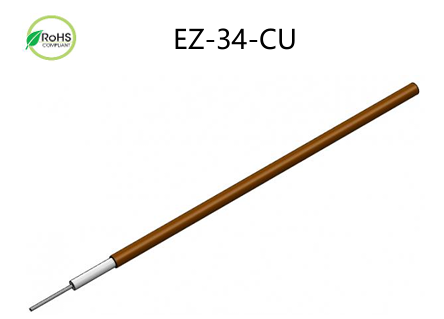

EZ-34-CU 50Ω同軸電纜EZ Form Cable

發布時間：2025-03-12 09:25:59     瀏覽：822

　　EZ-34-CU 是一款高性能的 50Ω 同軸電纜，適用于高頻信號傳輸。該電纜采用銀鍍銅(SPC)中心導體和銅外導體，具有優異的電氣性能和機械特性，廣泛應用于通信、航空航天、醫療設備等領域。

EZ-34-CU 50Ω同軸電纜EZ Form Cable

　　主要特性

　　阻抗：50Ω ± 3.0

　　最高工作頻率：153 GHz

　　屏蔽效能：>165 dB

　　溫度范圍：-55℃ 至 +100℃

　　RoHS 合規：是

　　連續工作電壓：750V

　　最大工作頻率：153GHz

　　傳播速度：69.50%

　　耐壓：2,000VRMS @ 60 Hz

　　最小內彎半徑英寸 (in)：0.05

　　最小內彎半徑毫米 (mm)：1.27

　　重量(lbs/100ft)：0.21

　　重量(kg/100m)：0.31

　　衰減特性(典型值，每 100 英尺)

頻率 (GHz)衰減 (dB)
0.533.5
147.5
5110
10159
18225
26.5265
40333
50377
65437
90525


　　功率特性(CW @ 20°C，最大值)

頻率 (GHz)功率 (W)
0.535
125
511
108
186
26.55
403.7
503.3
652.8
902.4

尺寸規格

參數單位數值
外導體直徑英寸 (in)0.034
外導體直徑毫米 (mm)0.86
中心導體直徑英寸 (in)0.008
中心導體直徑毫米 (mm)0.2
介質直徑英寸 (in)0.026
介質直徑毫米 (mm)0.66

材料組成

部件材料
外導體銅
外導體鍍層無
介質PTFE（聚四氟乙烯）
中心導體銀鍍銅（SPC）
