Kuhne KU PA 040048-60 HY：UHF MOSFET功率放大器

發布時間：2025-04-08 09:11:27     瀏覽：655

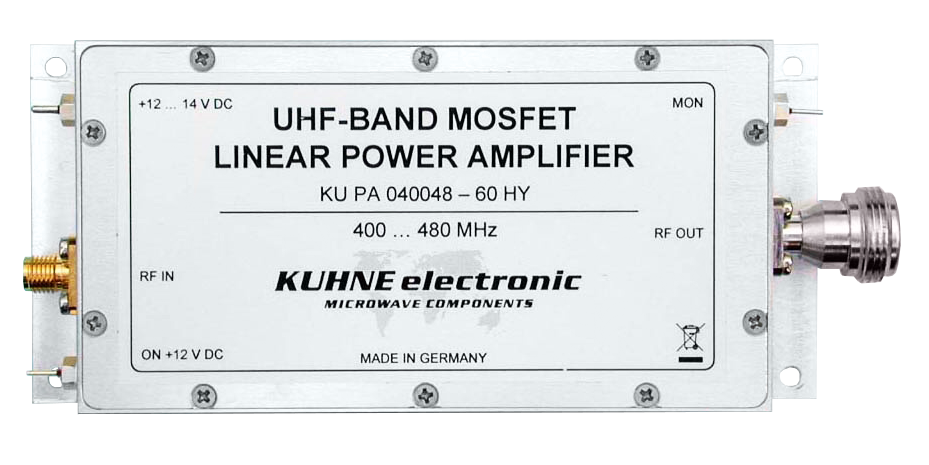

Kuhne KU PA 040048-60 HY：UHF MOSFET功率放大器

　　Kuhne KU PA 040048-60 HY 是一款適用于 400-480 MHz 頻段的 UHF MOSFET 功率放大器，專為模擬傳輸系統設計，具備高功率輸出和良好信號質量的特點。

　　關鍵參數

　　頻率范圍：400-480 MHz

　　輸入功率：

　　輸入功率(P3dB 典型值)：17 dBm。

　　最大輸入功率：+20 dBm。

　　輸出功率：

　　P1dB：最小 43 dBm(20 W，CW)

　　P3dB：最小 47.7 dBm(60 W，CW)

　　增益：最小 34 dB

　　諧波抑制：最小 55 dB

　　互調失真：IM3 典型值 27 dBc

　　輸入反射損耗：典型值為 10 dB

　　效率：最小 30%(47 dBm CW)

　　工作電壓：+12 V DC(范圍 +12...14 V DC)

　　靜態電流：典型值為 4 A。

　　工作電流：在 P1dB 時典型值為 8 A。

　　負載駐波比：最大 1.8:1

　　工作溫度范圍：-20°C 至 +55°C

　　尺寸：130 mm × 60 mm × 20 mm

　　重量：270 g(典型值)

　　接口：

　　輸入連接器：SMA 雌頭，阻抗 50 歐姆。

　　輸出連接器：N 型雌頭，阻抗 50 歐姆。

　　特性

　　內置低通濾波器，有效抑制諧波。

　　反向極性保護，防止電源接反損壞。

　　正向功率檢測功能，便于實時監控。

　　應用

　　適用于 模擬傳輸系統，如無線通信和廣播等場景。

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
