Hypertronics SMPM系列高頻Mini-Lock連接器110 GHz

發布時間：2025-04-22 09:25:43     瀏覽：924

　　Smiths Interconnect 的 SMPM 系列高頻 Mini-Lock 連接器是一種小型、輕量化且堅固耐用的高頻連接器，適用于高頻信號傳輸(最高達 110 GHz)。

Hypertronics SMPM系列高頻Mini-Lock連接器110 GHz

　　產品特點

　　小型輕量化：體積小、重量輕，適合空間受限的應用場景。

　　高頻性能：支持高達 110 GHz 的信號傳輸。

　　電氣性能優異：低插入損耗、低駐波比(VSWR)和高絕緣電阻。

　　堅固鎖定機制：確保連接穩定，適用于惡劣環境。

　　寬溫度范圍：工作溫度為 -65°C 至 +165°C。

　　高可靠性：符合 MIL-STD-202 標準的振動和沖擊測試。

　　應用場景

　　衛星通信與導航：適用于 GEO/MEO/LEO 和小型衛星。

　　軍事與商業項目：用于電子戰、無人機(UAV)和無人地面車輛(UGV)。

　　太空飛行：支持載人和無人太空任務。

　　科學項目：為各種科學研究項目提供可靠的高頻信號傳輸解決方案。

　　電氣特性

　　阻抗：50 Ω

　　頻率范圍：DC 至 110 GHz

　　接觸電阻：中心導體最大 6.0 毫歐姆，外導體最大 3.0 毫歐姆(直式連接器)或 2.0 毫歐姆(法蘭式和 PCB 插裝式)

　　絕緣電阻：最小 5000 兆歐姆

　　駐波比(VSWR)：1.25:1 至 26.5 GHz，1.35:1 至 50 GHz，1.65:1 至 110 GHz

　　插入損耗：0.04 × √f(GHz)

　　機械特性

　　中心接觸保持力：最小 1.5 磅(俘獲設計)

　　耐用性：至少 100 次插拔周期(全卡槽護套)，500 次插拔周期(平滑護套)

　　插入力：全卡槽接口典型值 4.5 磅，平滑護套接口典型值 2.5 磅

　　拔出力：全卡槽接口最小值 2.0 磅，平滑護套接口最小值 0.5 磅

　　鎖定特性保持力：最小 20 磅(直式連接器)或 50 磅(法蘭式連接器)軸向力

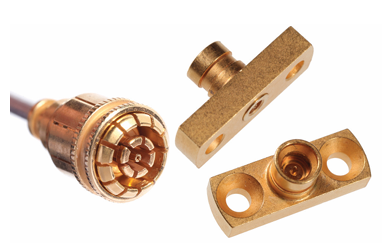

　　型號：

　　PN: 009-01-352

　　雙孔法蘭

　　PN: 009-01-328

　　PCB直插

深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。
