高精度晶體振蕩器OCXO與MCXO性能對比Q-Tech

發布時間：2025-08-11 08:45:11     瀏覽：510

　　普通晶體振蕩器：基于壓電石英晶體諧振器的穩定頻率振動，獨立晶體振蕩器在 -55 至 +125 攝氏度的軍事溫度范圍內頻率穩定性優于 ±50 ppm。

　　OCXO：將晶體置于精確控制的恒溫箱內，溫度穩定性比普通晶體振蕩器高約三個數量級，但成本(尺寸、重量和功耗)較高，典型 OCXO 功耗至少幾瓦，而普通晶體振蕩器功耗為毫瓦級。

高精度晶體振蕩器OCXO與MCXO性能對比Q-Tech

　　MCXO的優勢

　　設計目的：實現與 OCXO 相當?shù)男阅?，但功耗更低、預熱時間更快。

　　技術原理：

　　讓石英晶體諧振器同時以兩個不同頻率工作，通過處理數據使晶體成為自感溫計，能精確知曉自身溫度，從而使頻率更精確，功耗比 OCXO 低很多。

　　舉例：SC 切割晶體的基頻模式(具有出色溫度穩定性)和第三次諧波泛音模式(頻率與石英片厚度或奇數次冪相關)，第三次諧波頻率與基頻模式頻率的比值(如約 2.999)隨溫度變化，可精確指示晶體溫度，經校準存儲后用于實時計算溫度。

　　性能對比：MCXO 性能與優質 OCXO 相近，但功耗低至 100 毫瓦(OCXO 為幾瓦到幾十瓦)，預熱時間短(OCXO 典型預熱時間 10 多分鐘，MCXO 不到 1 分鐘)，功耗降低一個數量級以上且預熱時間更快，對某些應用具有革命性。

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。

推薦資訊

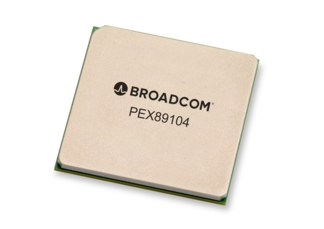

  • Broadcom PEX89104：104通道、52端口的PCIe Gen 5.0高速交換機IC
