APD F112-N200/Y高壓DC/DC轉換器模塊

發布時間：2025-08-19 09:10:20     瀏覽：451

　　American Power Design, Inc. 的F1 系列微型穩壓高壓 DC/DC 轉換器提供 100% 可編程高壓輸出。輸出電壓監控器和板載精密基準是標準配置。所有型號都可以無限期地容忍短路。

APD F112-N200/Y高壓DC/DC轉換器模塊

　　型號：

5VDC INPUT MODELS
REPRESENTATIVE         MODEL         LISTING
MODEL       NUMBERINPUT      CURRENTOUTPUT       SPECIFICATIONS
Non-RoHsRoHsNO
LOAD		FULL
LOAD		VOLTAGERIPPLECURRENT  REGULATION
  LOADLINE
F15-P10F15-P10/Y<65 mA<420 mA0 to+100Vdc<0.05%(50mV p-p)0-10mA<0.05%<0.01%
F15-N10F15-N10/Y<65 mA<420 mA0 to-100Vdc<0.05%(50mV p-p)0-10mA<0.05%<0.01%
F15-P20F15-P20/Y<65 mA<420 mA0 to +200Vdc<0.01%(10mVp-p)0-5mA<0.01%<0.01%
F15-N20F15-N20/Y<65 mA<420 mA0 to -200Vdc<0.01%(10mVp-p)0-5mA<0.005%<0.003%
F15-P30F15-P30/Y<65 mA<420 mA0 to+300Vdc<0.01%(30mV p-p)0-3.3mA<0.005%<0.003%
F15-N30F15-N30/Y<65 mA<420 mA0 to-300Vdc<0.01%(30mVp-p)0-3.3mA<0.005%<0.003%
F15-P50F15-P50/Y<65 mA<420 mA0 to+500Vdc<0.005%(25mVp-p)0-2mA<0.003%<0.002%
F15-N50F15-N50/Y<65 mA<420 mA0 to-500Vdc<0.005%(25mVp-p)0-2mA<0.005%<0.002%
F15-P60F15-P60/Y<65 mA<420 mA0 to+600Vdc<0.005%(30mVp-p)0-1.67mA<0.005%<0.002%
F15-N60F15-N60/Y<65 mA<420 mA0 to-600Vdc<0.005%(30mVp-p)0-1.67mA<0.005%<0.002%
F15-P100F15-P100/Y<65 mA<420 mA0 to+1000Vdc<0.001%(10mVp-p)0-1mA<0.005%<0.001%
F15-N100F15-N100/Y<65 mA<420 mA0 to-1000Vdc<0.001%(10mVp-p)0-1mA<0.005%<0.001%
F15-P125F15-P125/Y<65 mA<420 mA0 to+1250Vdc<0.001%(12mVp-p)0-0.8mA<0.005%<0.001%
F15-N125F15-N125/Y<65 mA<420 mA0 to-1250Vdc<0.001%(12mVp-p)0-0.8mA<0.005%<0.001%
F15-P150F15-P150/Y<155 mA<550 mA0 to+1500Vdc<0.001%(15mVp-p)0-0.67mA<0.005%<0.001%
F15-N150F15-N150/Y<155 mA<550 mA0 to-1500Vdc<0.001%(15mVp-p)0-0.67mA<0.005%<0.001%
F15-P200F15-P200/Y<155 mA<550 mA0 to+2000Vdc<0.001%(20mVp-p)0-0.5mA<0.005%<0.003%
F15-N200F15-N200/Y<155 mA<550 mA0 to-2000Vdc<0.001%(20mVp-p)0-0.5 mA<0.001%<0.001%


12VDC INPUT MODELS
REPRESENTATIVE         MODEL         LISTING
MODEL       NUMBERINPUT      CURRENTOUTPUT        SPECIFICATIONS
Non-RoHsRoHsNO
LOAD		FULL
LOAD		VOLTAGERIPPLECURRENT  REGULATION
  LOADLINE
F112-P10F112-P10/Y<80 mA<220 mA0 to+100Vdc<0.05%(50mVp-p)0-10mA<0.05%<0.01%
F112-N10F112-N10/Y<80 mA<220 mA0 to-100Vdc<0.05%(50mVp-p)0-10mA<0.05%<0.01%
F112-P20F112-P20/Y<80 mA<220 mA0 to+200Vdc<0.01%(10mVp-p)0-5mA<0.05%<0.01%
F112-N20F112-N20/Y<80 mA<220 mA0 to -200Vdc<0.01%(10mV p-P)0-5mA<0.05%<0.01%
F112-P30F112-P30/Y<80 mA<220 mA0 to +300Vdc<0.01%(30mVp-p)0-3.3mA<0.05%<0.01%
F112-N30F112-N30/Y<80 mA<220 mA0 to-300Vdc<0.01%(30mVp-p)0-3.3mA<0.05%<0.01%
F112-P50F112-P50/Y<80 mA<220 mA0 to+500Vdc<0.01%(50mVp-p)0-2mA<0.01%<0.01%
F112-N50F112-N50/Y<80 mA<220 mA0 to-500Vdc<0.01%(50mVp-p)0-2mA<0.01%<0.01%
F112-P60F112-P60/Y<80 mA<220 mA0 to+600Vdc<0.01%(60mVp-p)0-1.67mA<0.01%<0.01%
F112-N60F112-N60/Y<80 mA<220 mA0 to -600Vdc<0.01%(60mV p-p)0-1.67mA<0.01%<0.01%
F112-P100F112-P100/Y<80 mA<220 mA0 to+1000Vdc<0.001%(10mVp-p)0-1mA<0.005%<0.001%
F112-N100F112-N100/Y<80 mA<220 mA0 to-1000Vdc<0.001%(10mVp-p)0-1mA<0.005%<0.001%
F112-P125F112-P125/Y<80 mA<220 mA0 to+1250Vdc<0.0005%(6mVp-p)0-0.8mA<0.005%<0.001%
F112-N125F112-N125/Y<80 mA<220 mA0 to-1250Vdc<0.0005%(6mVp-p)0-0.8mA<0.005%<0.001%
F112-P150F112-P150/Y<100 mA<220 mA0 to+1500Vdc<0.001%(15mVp-p)0-0.67mA<0.01%<0.01%
F112-N150F112-N150/Y<100 mA<220 mA0 to-1500Vdc<0.001%(15mVp-p)0-0.67mA<0.01%<0.01%
F112-P200F112-P200/Y<100 mA<220 mA0 to +2000Vdc<0.001%(20mVp-p)0-0.5mA<0.01%<0.01%
F112-N200F112-N200/Y<100 mA<220 mA0 to-2000Vdc<0.001%(20mVp-p)0-0.5mA<0.01%<0.01%

　　電氣規格

參數5V輸入型號12V輸入型號
輸入電壓范圍4.75-5.25Vdc11.5-15.5Vdc
滿載輸入電流（典型）420-550mA220mA
輸出紋波（峰峰值）<0.001% (10mV)<0.001% (10mV)
負載調整率<0.05%<0.05%
線性調整率<0.01%<0.01%
開關頻率180-250kHz同左


　　核心特性

　　輸出范圍：±100V至±2000V可編程(客戶自定義)

　　精度：輸出電壓精度<1%，線性度<0.5%(5%~100%輸出范圍內)

　　穩定性：溫度穩定性<25ppm/°C，長期穩定性<50ppm/小時

　　保護功能：持續短路保護、反接保護(50V)、過壓編程保護(>104%時自動關閉)

　　可編程控制：通過0-2.048V/0-5V信號(阻抗100kΩ)實現0-100%輸出調節

　　監測接口：提供輸出電壓監控引腳(0-2.048V/0-5V對應0-100%輸出)

　　參考電壓：板載精密參考源(2.048V或5V@1mA)

　　物理與環境規格

　　尺寸：1.1×1.75×0.5英寸(28×44.5×12.7mm)，重量1.3盎司(37g)

　　材料：鎳鍍金屬外殼，UL 94V-0環氧樹脂封裝

　　工作溫度：-55°C至+85°C(存儲溫度-55°C至+95°C)

　　認證：IEC/UL/CSA/EN 62368 & CE

深圳市立維創展科技有限公司優勢代理銷售American Power Design(APD)高壓DC/DC轉換器產品，歡迎咨詢了解。

推薦資訊

  • FS1403-3300-AL μPOL DC-DC電源模塊TDK
    FS1403-3300-AL μPOL DC-DC電源模塊TDK 2024-07-24 09:09:44

    TDK公司的FS1403-3300-AL μPOL DC-DC電源模塊是一款高度集成的高效微負載點電壓調節器，采用緊湊的3.3mm x 3.3mm x 1.5mm封裝，支持3A電流輸出，具備即插即用、可編程操作和多種保護功能，適用于存儲、電信、工業和服務器等多種應用。

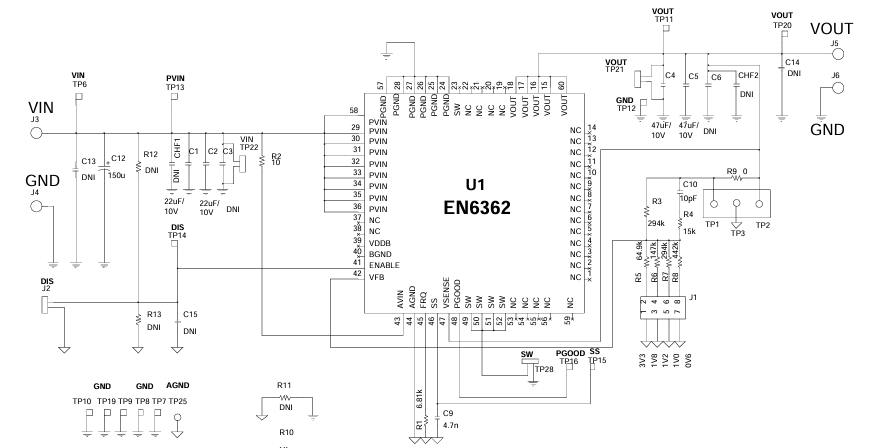

  • EN6362QI PowerSoC DC-DC降壓轉換器Intel
