- 產品詳情
Connor-Winfield M100, M170和M200型號在5x3.2mm封裝中提供精確的頻率穩定性和出色的相位噪聲。通過使用模擬溫度補償，這些TCXO和VCTCXO能夠在商業或工業溫度范圍內保持低于100 ppb和200ppb的穩定性。

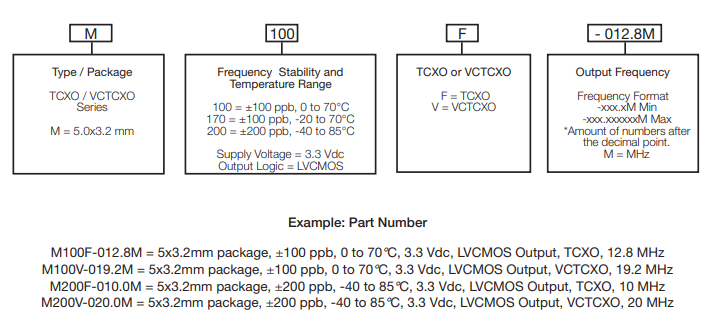

TCXO / VCTCXO晶振訂購信息：
TCXO溫度補償晶振：
| 零件編號 | 產品類型 | 封裝 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| M170F | TCXO系列 | SM 5x3.2毫米 | +/-100ppb | +/-3.0ppm | +/-1.0ppm | 3.3Vdc | 10 MHz,12.8 MHz,19.2 MHz, 19.44 MHz,20 MHz,24.576 MHz 和 40 MHz | -20 至 70°C | 不適用 | 不適用 |
| M200F | TCXO系列 | SM 5x3.2毫米 | +/-200ppb | +/-3.0ppm | +/-1.0ppm | 3.3Vdc | 10 MHz,12.8 MHz,19.2 MHz, 19.44 MHz,20 MHz,24.576 MHz 和 40 MHz | -40 至 85°C | 不適用 | 不適用 |
VCTCXO壓控溫補晶振：
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| M100V | VCTCXO | LVCMOS公司 | SM 5x3.2mm | +/-100ppb | +/-3.0ppm | +/-1.0ppm | 3.3Vdc | 10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz | 0 至 70°C | 不適用 | 不適用 |
| M170V | VCTCXO | LVCMOS公司 | SM 5x3.2mm | +/-100ppb | +/-3.0ppm | +/-1.0ppm | 3.3Vdc | 10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz | -20 至 70°C | 不適用 | 不適用 |
| M200V | VCTCXO | LVCMOS公司 | SM 5x3.2mm | +/-200ppb | +/-3.0ppm | +/-1.0ppm | 3.3Vdc | 10 MHz、12.8 MHz、19.2 MHz、19.44 MHz、20 MHz、24.576 MHz 和 40 MHz | -40 至 85°C | 不適用 | 不適用 |

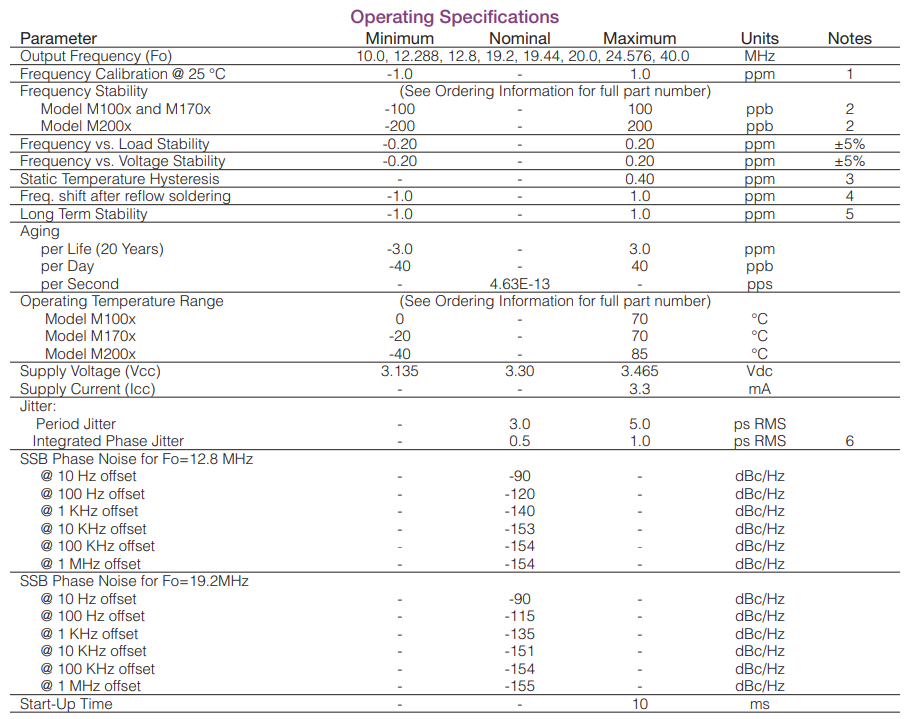

特點:
?型號:M100、M170、M200系列
?包裝:5 x 3.2mm, 8個墊
?頻率:10MHz、12.288MHz、12.8MHz、19.2MHz,19.44MHz，20.0MHz, 24.576MHz或40.0 MHz
?3.3 Vdc操作
?輸出邏輯:LVCMOS
?頻率穩定性:
M100:±100 ppb, 0 ~ 70°C
M170:±100 ppb -20至70°C
M200:±200 ppb， -40至85°C
?固定頻率- TCXO
?可選控制電壓- VCTCXO
?低抖動<0.50 ps RMS
?相位噪聲低
?磁帶和卷軸包裝
?符合RoHS標準/無鉛
應用:
基站間
通信
DSL / adsl
毫微微蜂窩
IP時機
LTE
精密GPS
Sonet / SDH
WiMAX / WiBro
無線局域網
